大型罐体加装称重系统实施方案

——柱式称重传感器加装 · 整体吊装 · 法兰蒙板焊接 · 安全防护与验收

一、工程概况

本工程为在用大型罐体（锥底钢制罐，由钢支架/支腿支承落地）加装称重系统的改造施工。改造前罐体经支腿直接落于基础，无法计量罐内物料重量。改造思路是：在每根支腿底部加装柱式称重传感器模块，将罐体载荷经传感器传递至基础，配合称重仪表实现罐内物料重量的实时计量与定量管理。

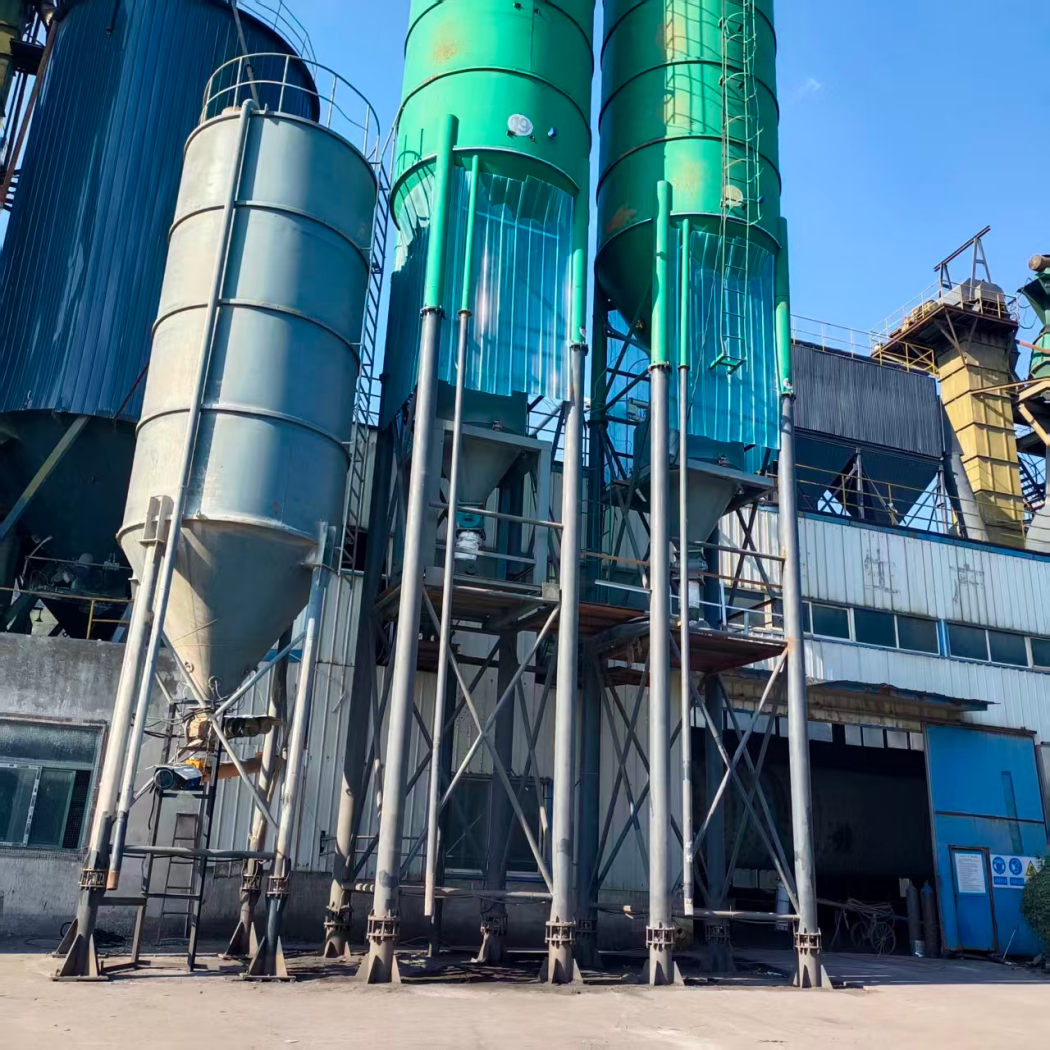

图1  现场安装称重后现状：大型锥底罐体群，钢支架支承、支腿落地，加装称重模块

施工内容主要包括：①罐体整体吊起（吊车配合千斤顶辅助）；②柱式称重传感器模块安装定位；③传感器上下连接件（法兰与支腿蒙板）焊接；④传感器蒙板加装拉杆防护；⑤加装限位拉杆调整（保持松动、预留活动间隙）；⑥接线、仪表调试与系统标定验收。

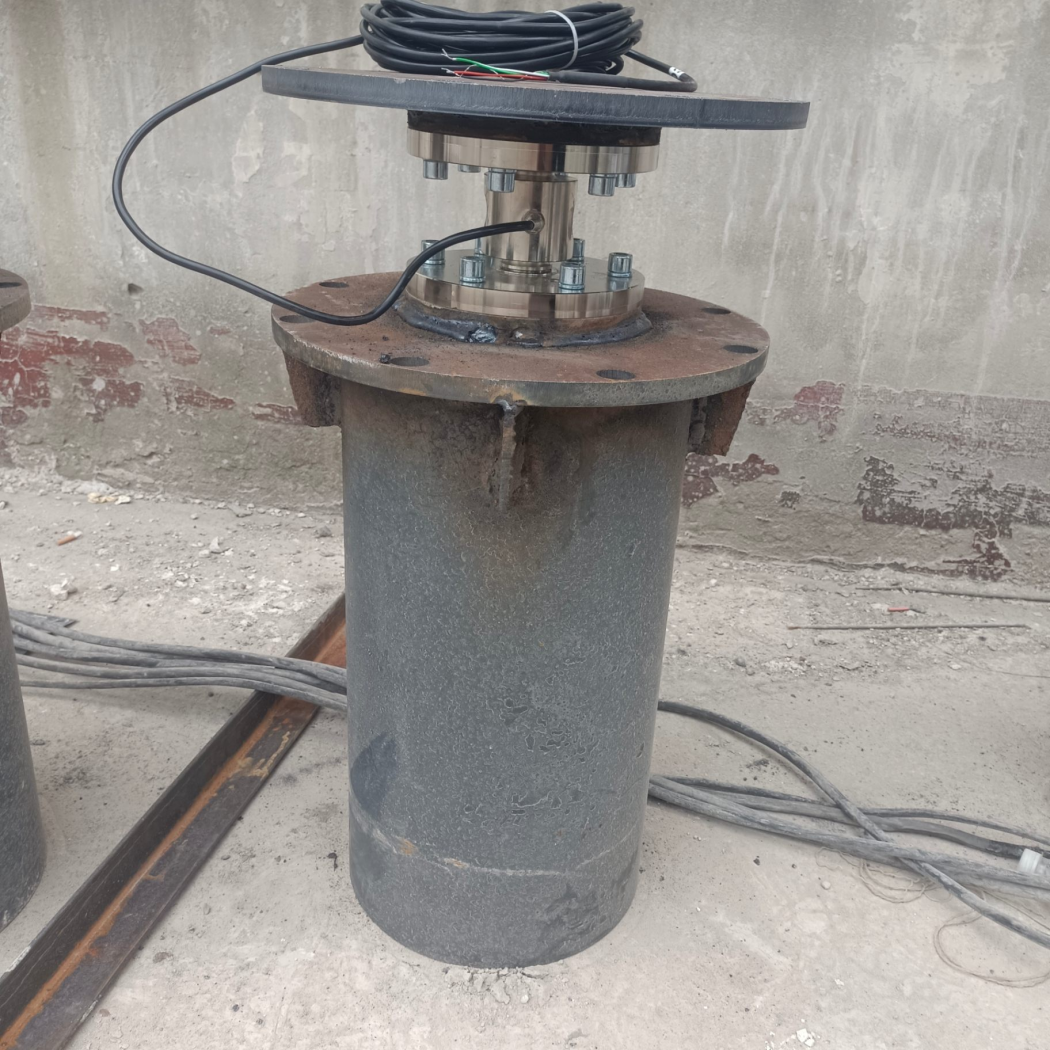

图2  称重模块地面预组装：圆筒底座 + 上下法兰 + 柱式传感器 + 屏蔽电缆

二、施工准备

2.1 技术与资料准备

•  核对罐体图纸与现场实际：确认罐体自重、满载重量、支腿数量与布置，核算每只传感器承受的载荷，据此选定量程（一般按额定载荷的 1.5-2倍落在传感器量程内选取，并留冲击余量）；

•  核查传感器出厂合格证、检定/校准证书；

•  编制专项吊装作业方案并交底；焊接工艺按母材评定合格的工艺执行；

•  办理动火作业票、吊装作业票、高处作业票等各项许可。

2.2 主要机具与材料

•  起重：汽车起重机（吨位按罐重与作业半径核算，负载率不超过 80%）、液压千斤顶（4 只同步）、吊装带/钢丝绳、卸扣、垫木；

•  测量：水准仪或激光水平仪、框式水平仪、钢卷尺、塞尺；

•  焊接：直流电焊机、与母材匹配的焊条（如 E4303/E5015）、角磨机、焊缝检验尺；

•  电气：兆欧表、万用表、接地电阻测试仪、屏蔽电缆、接线盒；

•  安全：警戒带、灭火器、安全帽、安全带、防坠器、对讲机。

2.3 现场条件准备

•  罐体停用、排空物料并清洗置换，切断进料与出料管线（加装改造段或临时盲板）；

•  检查各支腿基础墩：混凝土无开裂、预埋板/基础面平整，水平度偏差不大于 1/500，标高一致；

•  清理吊装作业半径内的障碍物，规划吊车站位与支腿垫板位置，确认地下管缆。

三、吊装方案

称重模块安装要求罐体与基础之间让出作业空间，故采用吊车将罐体整体吊起的方式（现场配合液压千斤顶辅助调平，见图3），先在支腿底部完成传感器模块的安装定位，再落罐就位。

图3  吊装作业现场：罐体支承结构整体吊起，配合千斤顶辅助调平

3.1 吊装工艺流程

•  吊车按选定站位就位、支腿全伸并垫实；

•  确认罐体所有管线（进料、出料、透气、除尘等）已断开且不影响起升；

•  吊索具对称挂设于罐体加强圈或专用吊耳，吊点数与罐体刚度匹配；

•  试吊：罐体离地 100～200 mm 后静置 5 分钟，检查吊索受力、罐体变形、制动器可靠性，确认无异常后方可正式起吊；

•  起升至支腿底面高出模块上法兰顶面 150～200 mm 的高度，缓慢平稳，严禁猛起猛落；

•  吊装期间罐体正下方及吊臂旋转半径内严禁站人，设专人指挥。

3.2 同步与稳定控制

•  多支腿罐体起吊后，可用液压千斤顶在支腿处辅助微调各点高度，保证罐体水平（水平偏差控制在 1/1000 以内），避免模块落罐时受侧向冲击；

•  落罐前先在模块顶面放置少量软垫层（如薄橡胶板），罐体缓慢落钩，使各支腿同步、均匀坐落到各模块上承载法兰上；

•  若罐体刚度不足或吊装条件受限，可在罐壁对称位置加焊临时吊装耳板（用后割除并打磨补漆），严禁直接捆吊锥底与接管。

四、称重模块安装步骤

称重模块采用柱式称重传感器（见图4、图5）：传感器为不锈钢柱式结构，上下自带承载法兰，安装时夹装于模块下固定法兰座与罐支腿蒙板之间，受力轴线与罐体载荷方向一致。地面预组装完成后整体吊装就位（见图2），可大幅减少高空作业。

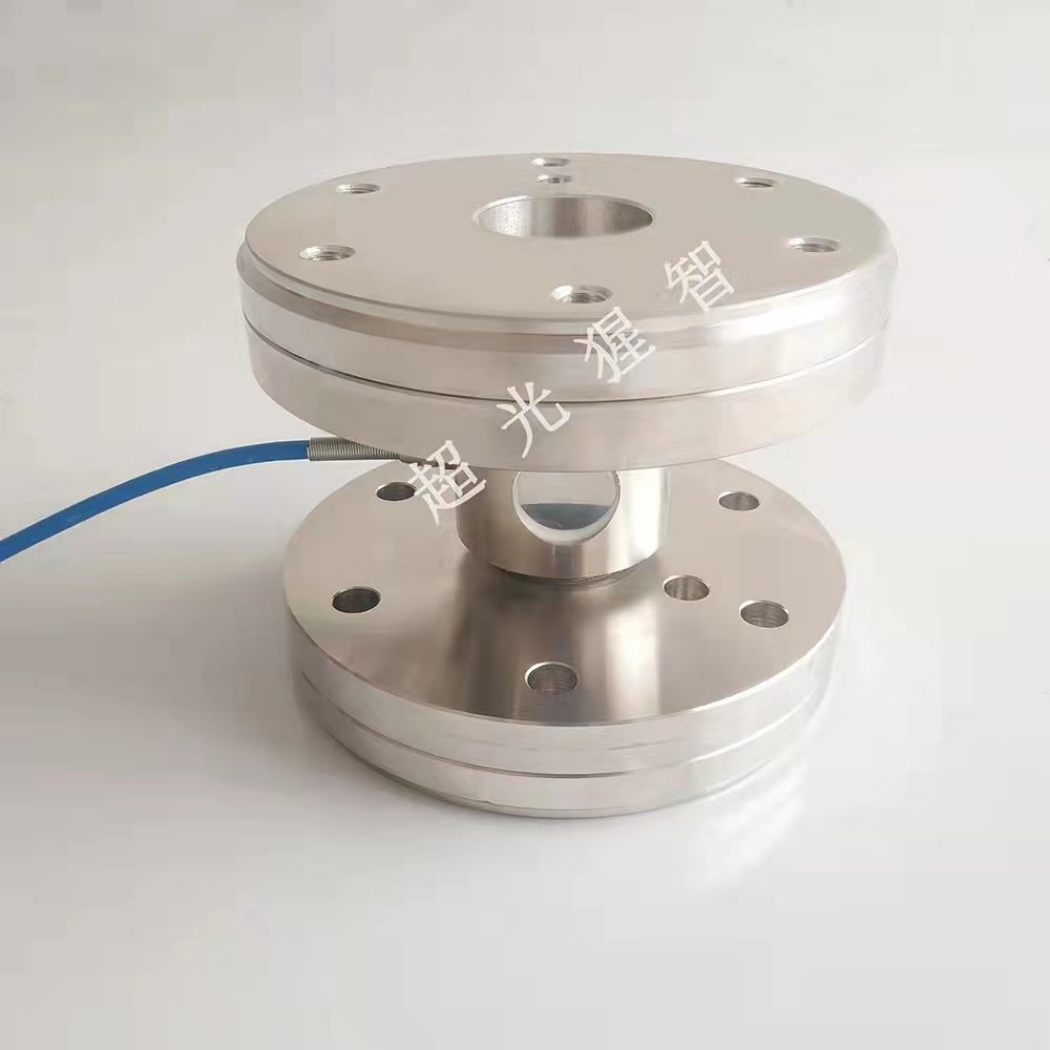

图4  柱式称重传感器（上下承载法兰一体式，不合金钢材质）

图5  模块连接结构特写：下法兰固定座、柱式传感器、上承载法兰

4.1 安装顺序

•  第一步 测量放线：在各支腿基础面上放出模块底座安装中心线，逐点复测标高，保证各模块顶面（传感器上法兰）处于同一水平面；

•  第二步 模块就位：将地面预组装好的模块（底座筒 + 下法兰 + 传感器 + 上法兰）吊运至各支腿位置，按放线定位，底座与基础预埋板临时点固；

•  第三步 精调找平：用框式水平仪校准上法兰水平度（不大于 0.5°），并通过底座垫片微调各点高度，确保各传感器受力均匀；

•  第四步 罐体落位：按第三章吊装方案将罐体整体吊起，缓慢落于各模块上法兰之上，复核罐体垂直度与水平度；

•  第五步 连接件焊接：将上法兰与支腿蒙板焊接、底座与基础预埋板焊接固定（焊接要求见第五章）；

•  第六步 限位与防护：调整限位拉杆间隙（见第六章）、加装周边栏杆（见第七章）；

•  第七步 电气接线：传感器屏蔽电缆经金属软管保护接入接线盒，再接入称重仪表，电缆远离动力线敷设，仪表端单点接地。

图6  罐体吊起后支腿底部模块就位与传感器安装定位作业

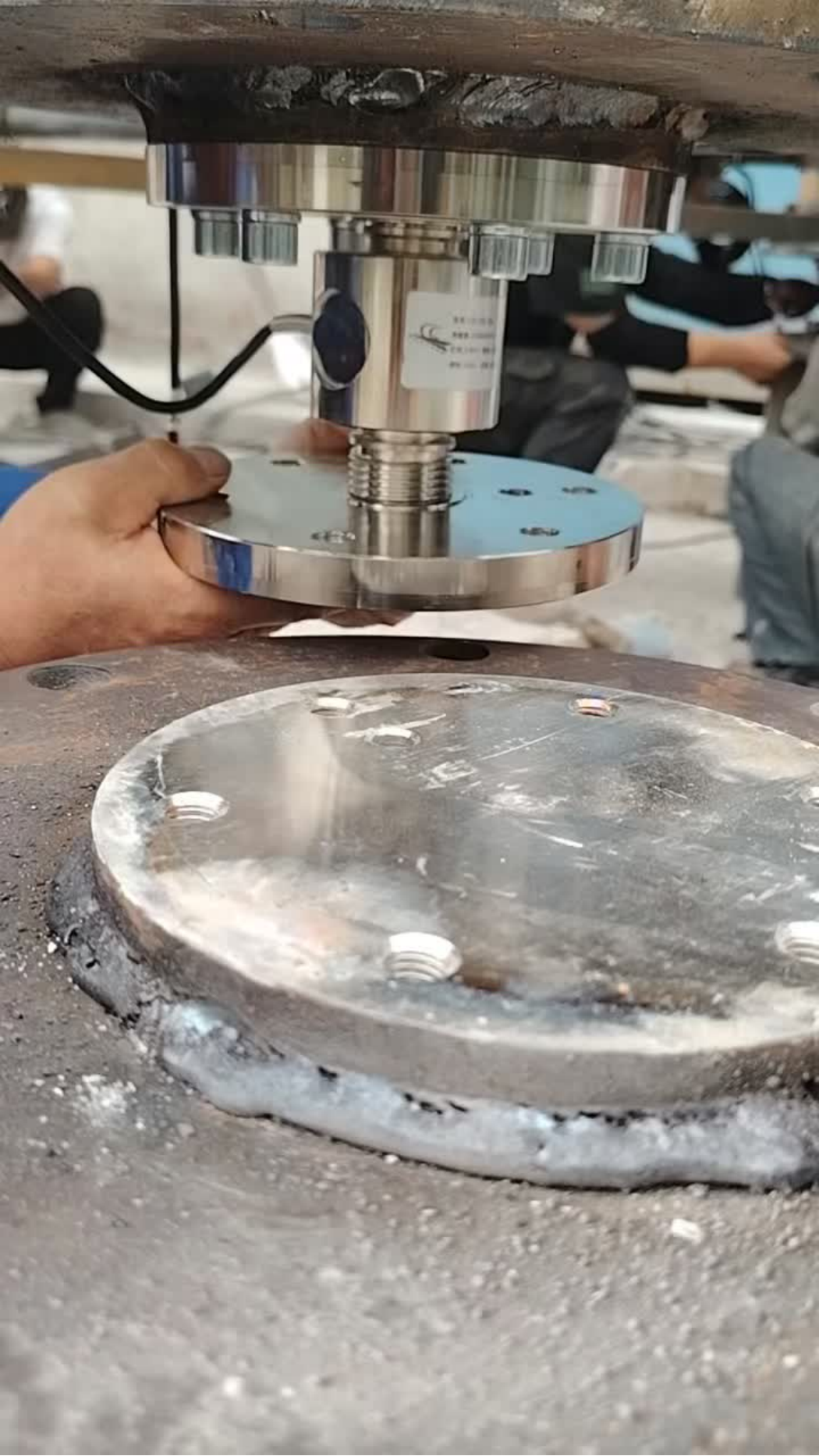

图7  传感器安装定位特写：上承载法兰与支腿蒙板对接找正

注意事项：传感器吊运与安装全程轻拿轻放，严禁磕碰、跌落与扭拽电缆；安装期间如需对模块附近构件临时点焊，必须先将传感器电缆拆离或做隔热防护，严禁焊接电流经传感器本体通过。

五、焊接工艺与验收要求

传感器上下连接件的焊接包括两处：①模块底座与基础预埋板（或支腿下固定板）的焊接；②传感器上承载法兰与罐体支腿蒙板的焊接（见图8、图9）。

图8  拉杆防护螺丝松动作业

5.1 焊接工艺

•  焊前处理：焊接部位打磨除锈、清除油污与水分，露出金属光泽；坡口组对间隙均匀；

•  焊接材料：焊条选用与母材强度匹配的牌号（碳钢母材可用 E4303/E5015），焊条按规定烘干并保温携带；

•  焊接方式：角焊缝连续满焊，焊角高度不小于被连接件中较薄件的厚度，且不小于 4 mm；

•  防变形措施：采用分段、对称、多层多道施焊，控制层间温度与热输入，避免法兰受热变形导致传感器受力偏斜；

•  传感器保护：严禁在传感器本体及电缆附近起弧；焊接地线钳必须搭接在焊接工件上、尽量靠近焊缝，严禁焊接电流通过传感器、上下压板滚道或信号电缆；必要时先完成全部焊接、检验合格后再装入传感器（现场施工顺序以保障传感器不受焊接热影响为原则安排）；

•  焊后处理：清渣、打磨飞溅，焊缝及热影响区补涂防锈底漆与面漆。

5.2 焊缝验收要求

•  外观检查：焊缝成形良好，无裂纹、表面气孔、夹渣、未熔合；咬边深度不大于 0.5 mm，连续咬边长度不大于焊缝长度的 10%；

•  密实性检查：承受物料载荷的关键角焊缝采用煤油渗漏试验或渗透检测（PT）抽查，无渗漏、无显示缺陷；

•  尺寸检查：用焊缝检验尺测量焊角高度，满足设计最小值；

•  变形检查：焊接后复测上法兰水平度与传感器垂直度，与焊前相比无明显变化（水平度仍不大于 0.5°）；

•  资料归档：焊接记录、焊条烘干记录、检验记录随竣工资料移交。

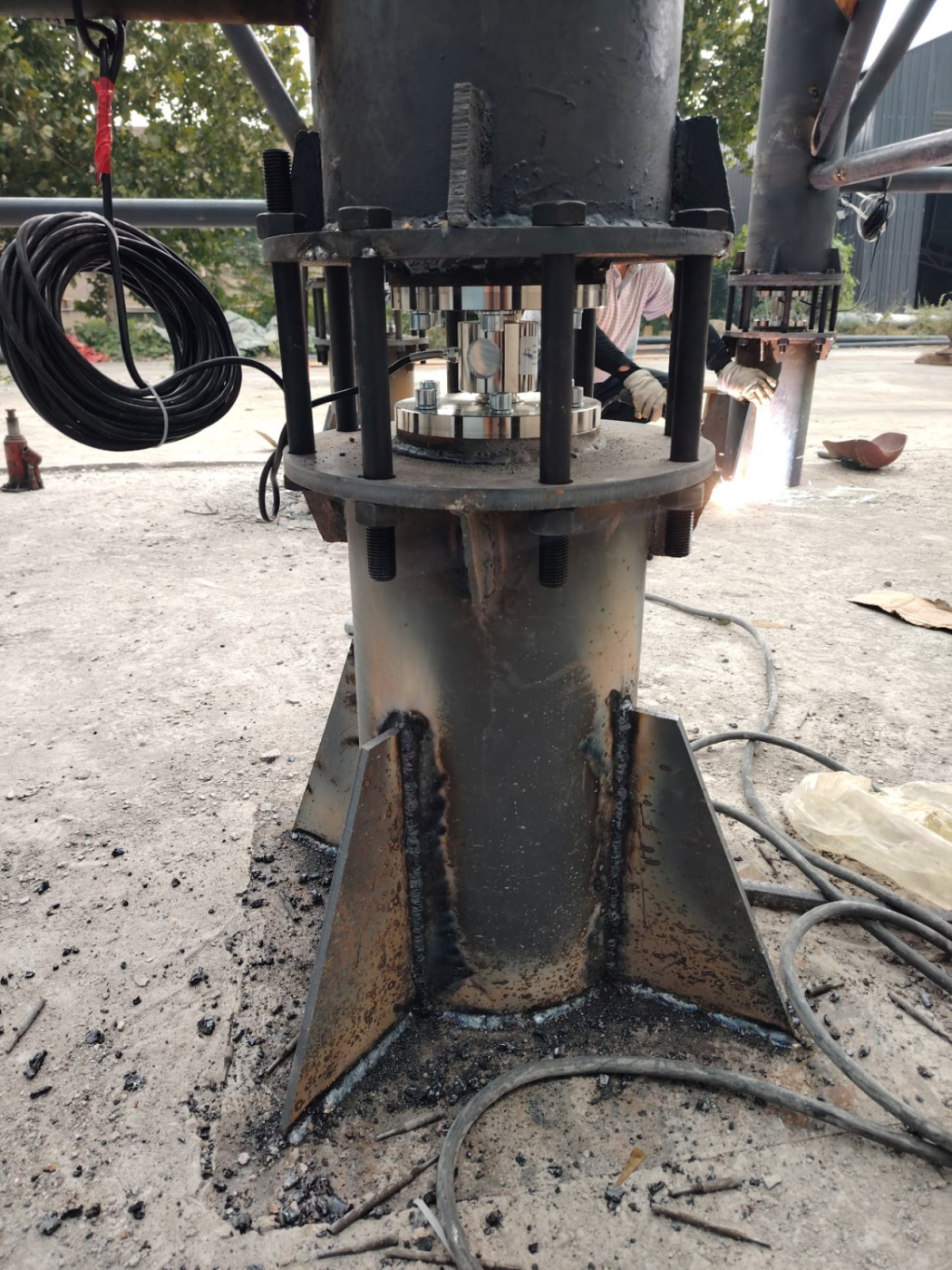

图9  模块安装完成：法兰连接、底座筋板焊接及支腿蒙板施焊部位

六、限位拉杆调整要求

罐体原设有限位拉杆（防止罐体水平位移与倾覆）。加装称重系统后，限位拉杆只起“保险限位”作用，不得参与正常承重，否则罐体重量会经拉杆分流，造成计量失准。因此安装完成后必须逐根调整：

•  限位拉杆的固定螺栓必须保持松动状态，螺母退离贴合面，不得锁紧；

•  拉杆与连接孔之间预留活动间隙（典型值 3～5 mm，具体以设计文件为准），保证罐体受载下沉、温度变形及正常晃动时不受额外约束；

•  为防止螺母松脱坠落，在螺母外露端加装开口销、防松螺母（仅贴平不锁死）或限位挡块等防脱措施；

•  验收时逐根检查并记录每根拉杆的间隙值，运行维护中每次校秤前复查一次。

七、安全防护措施

7.1 罐体周边栏杆防护

•  罐体周边操作平台、检修通道及临边部位加装固定式防护栏杆：栏杆高度 1050～1200 mm，立柱间距不大于 1000 mm，设横杆与 100 mm 高踢脚板；

•  栏杆除锈后刷红白（或黄黑）相间警示漆，立柱与平台满焊并做防腐处理；

•  栏杆安装后进行水平推力试验（顶点施加 1 kN 水平力无明显永久变形），确保牢固可靠。

7.2 施工过程安全措施

•  吊装作业：设专职指挥与司索工，警戒区专人看护；风力大于 6 级（含）或雷雨天气停止吊装；

•  高处作业：作业人员持证并系挂安全带，高挂低用；临边作业先完成栏杆再进入；

•  动火作业：持动火票作业，清理周边可燃物，配灭火器与看火人，焊机接地良好；

•  罐内及受限空间：涉及入罐检查时执行受限空间作业票与气体检测制度；

•  临时用电：一级箱到开关箱三级配电两级保护，电缆架空或穿管敷设。

八、验收标准

安装完成后按下列项目逐项检验，全部合格并经空载、载荷试验通过后，方可投入运行：

九、附则

本方案中的量程选取、间隙数值、精度等级等参数为行业典型做法，实施时应结合罐体图纸、载荷核算书与设计文件最终确定。吊装作业方案需经审批后执行，焊接工艺以评定合格的工艺卡为准。

（注：文中设备结构与施工做法参照现场实拍照片及视频整理，具体工程以设计文件和技术协议为准。）
