食品行业罐体称重定量下料控制系统方案

——基于称重模块改造的精准配料与可追溯下料解决方案

一、现场现状与改造需求

现有车间为食品级洁净环境，配置三台立式不锈钢搅拌调配罐（标注“调配罐 A / B / C”）。罐体采用 304 不锈钢抛光材质，顶部各装一台 SEW 减速搅拌电机，配套卫生级不锈钢管道与蝶阀，管道上可见“CIP 回”“清糖液”“果汁液”“调味液”等介质流向标签，说明该线用于糖液、果汁、调味液等食品物料的调配。

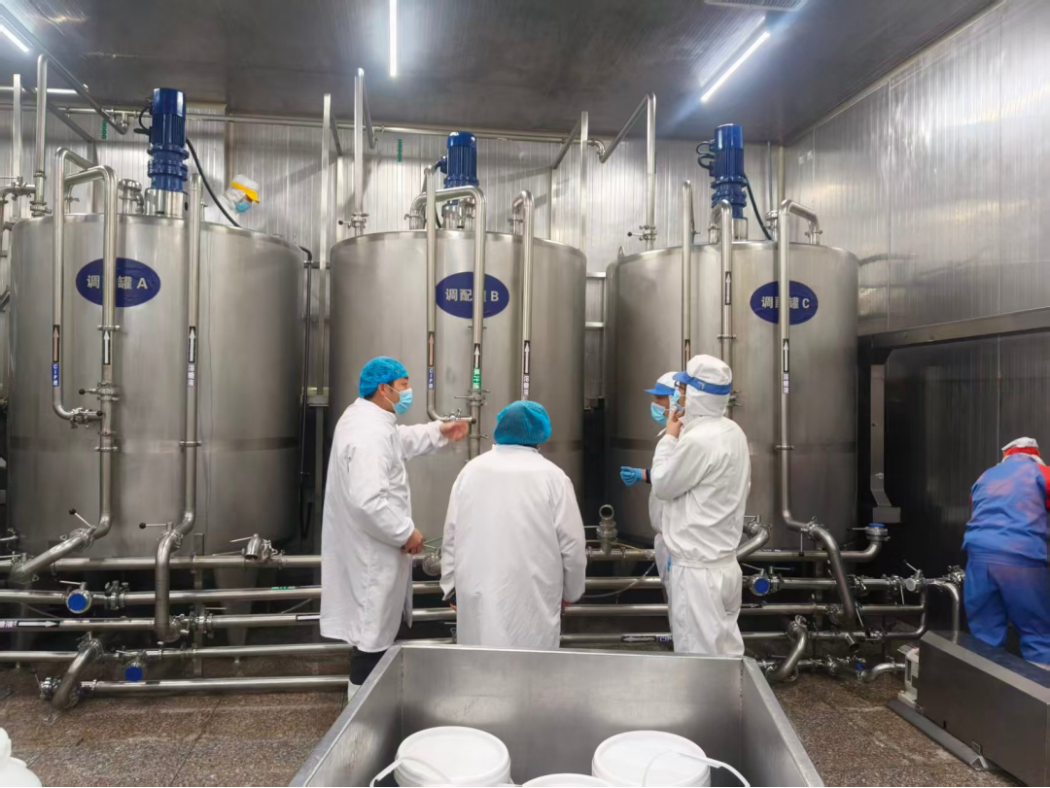

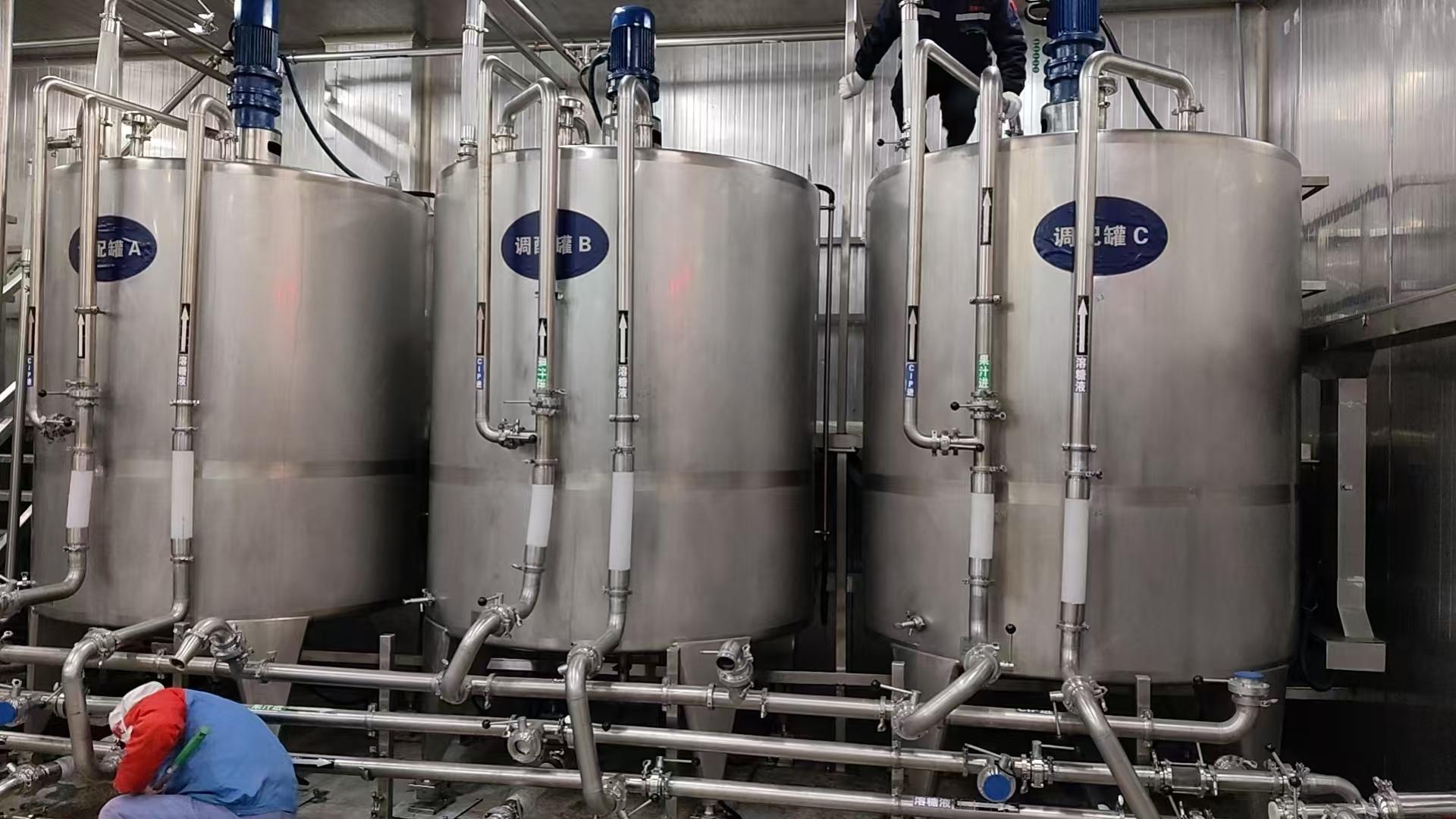

图1  现场现状：三台立式不锈钢调配罐 A/B/C（304 抛光，顶装搅拌电机）

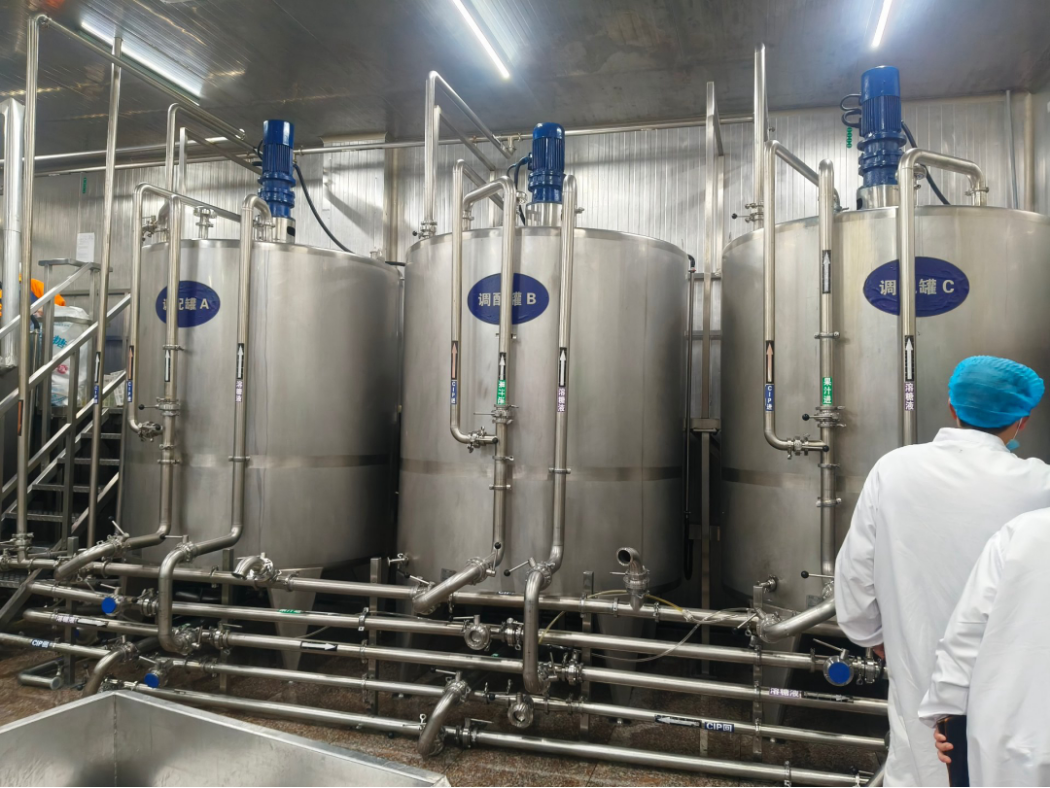

图2  洁净车间与卫生级管道（可见 CIP 回、清糖液等介质标签）

改造前状态（见图3）：三台罐体均为支腿直接落地、与下方管网硬连接安装，现场无称重传感器、无称重仪表、无控制柜，下料量依赖人工经验或体积估算，存在计量不准、批次难追溯、与 CIP 清洗节拍不协调等问题。

图3  罐顶 SEW 搅拌电机与卫生级硬管连接（改造前支腿直接落地）

改造核心目标：在不改变罐体主体与工艺管道的前提下，将三台调配罐改造为“称重式定量下料”单元，实现按配方精准投料、批次计量可追溯、远程可视化监控。

二、系统总体架构

系统按“感知—控制—监控”三层构建：

•  感知层：在每台调配罐的支腿/锥底加装称重模块（超光称重传感器，不锈钢材质），将罐内物料重量实时转换为电信号；

•  控制层：称重信号经接线盒汇总至控制柜内的控制称重仪表与大屏幕，执行定量下料逻辑、阀门/泵控制与报警；

•  监控层：本地触摸屏完成参数设定与人机交互，车间墙面 LED 大屏实时显示各罐重量，支持远程查看与数据上传。

改造关键点（见图4、图6、图7）：罐体由“硬落地”改为“称重模块支承”，罐体与固定管网之间增加软连接/挠性过渡，切断称重支路以外的力传递，保证计量准确。

三、称重硬件组成与安装要点

结合现场实物，称重硬件由以下部分组成：

•  称重模块：采用柱式/剪切梁式称重模块，单只量程 2 t，每台罐通常配置 3 只（三点支承）或 4 只均布，总量程覆盖满罐物料重量并留有余量；

•  安装结构：模块上下分别为承载顶板与安装底板，夹装柱式传感器，经地脚螺栓固定于地面，地面增加加大钢板，（见图4 与图6 方形承载座）；

•  信号传输：传感器引出屏蔽电缆（波纹管护套），汇入接线盒后再以屏蔽线接入控制柜，抑制车间电机、变频器干扰；

•  称重隔离：罐体与下方硬管之间改用食品级软连接（如食品硅胶/PTFE 挠性管）或增设称重专用挠性过渡，避免管道拉力影响称重。

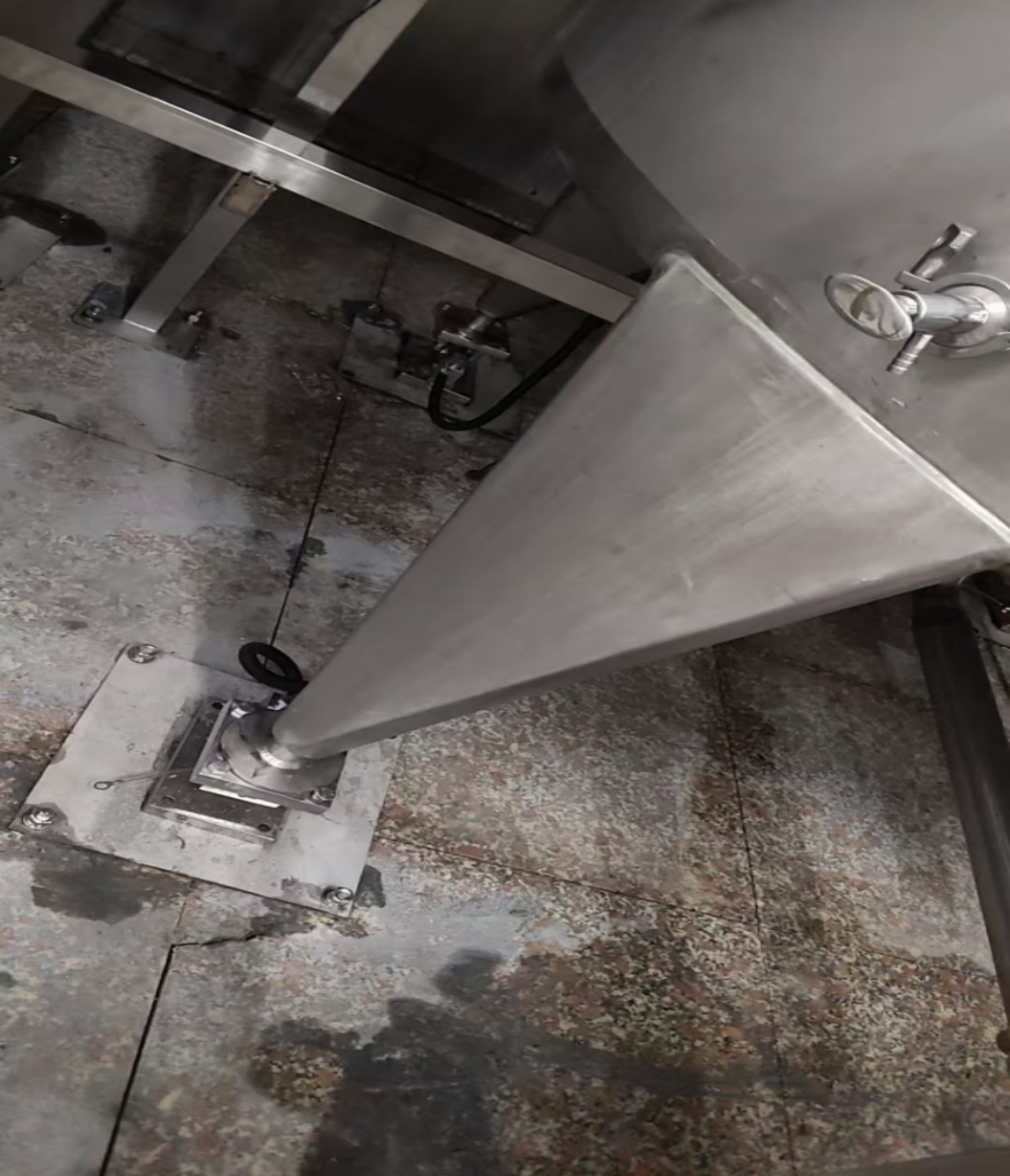

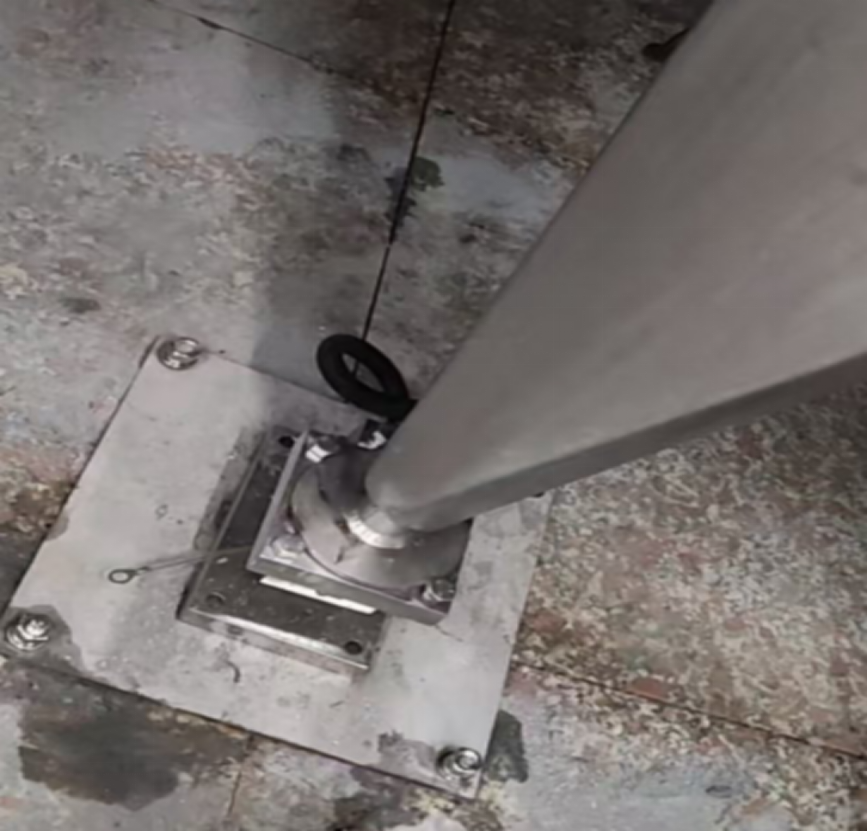

图4  现场加装称重模块（支腿底部压式传感器 + 屏蔽电缆）

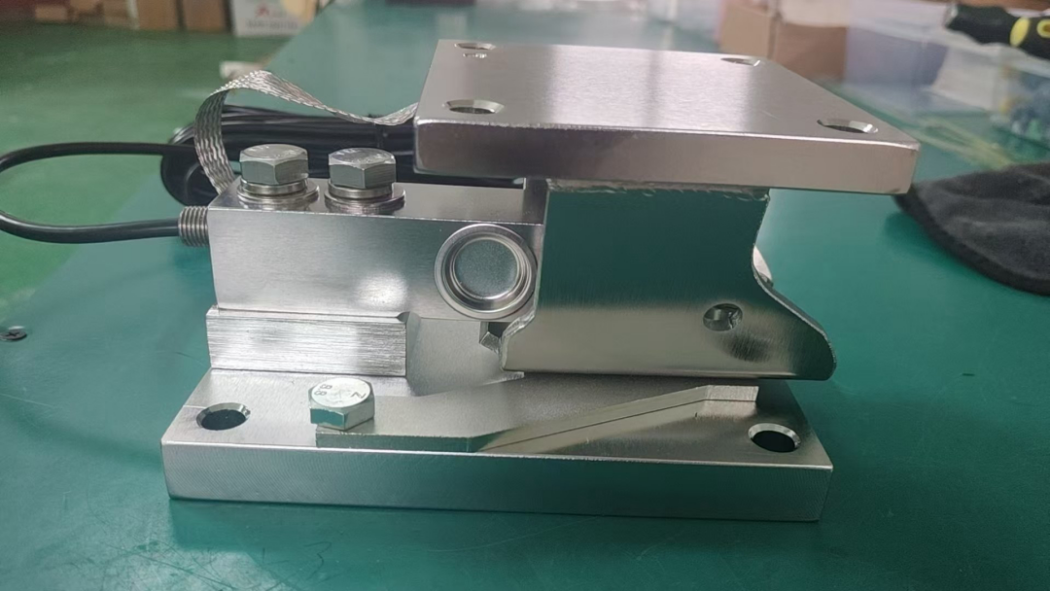

图5  称重模块产品特写（底板 / 顶板 / 剪切梁式传感器）

图6  锥底料斗经方形承载座落座于地脚螺栓固定底板（加装称重承载硬件）

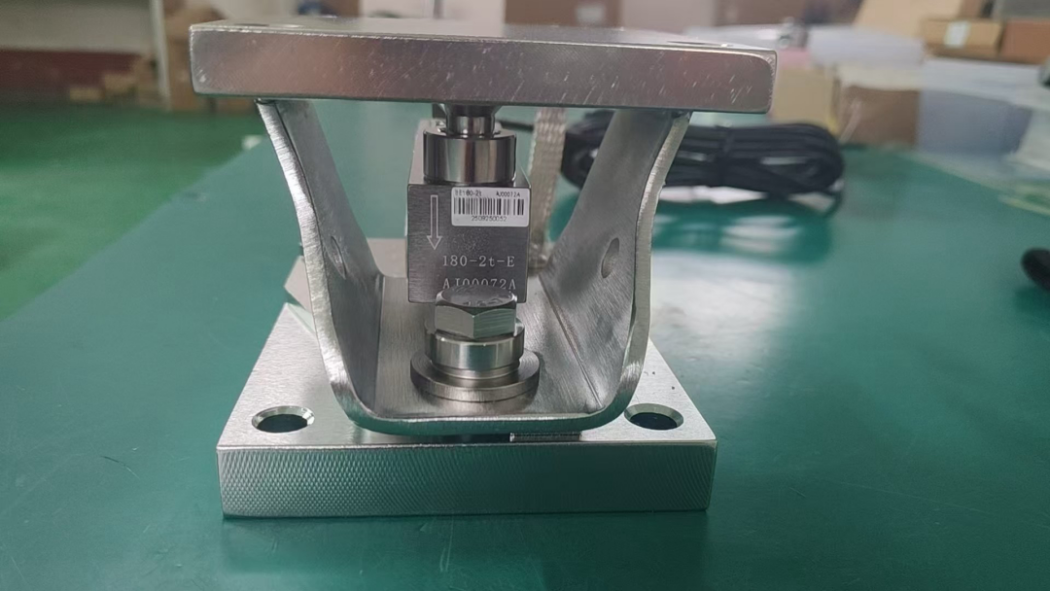

图7  柱式称重传感器特写（型号 180-2t-E，2 吨量程，向下受力箭头）

四、控制柜、仪表与大屏监控功能

现场控制硬件以“济源超光”不锈钢控制柜/控制仪表为核心（见图8）：柜体为食品级不锈钢，带透明视窗便于观察内部仪表，侧面设百叶散热窗，并贴有电源警示标识。|

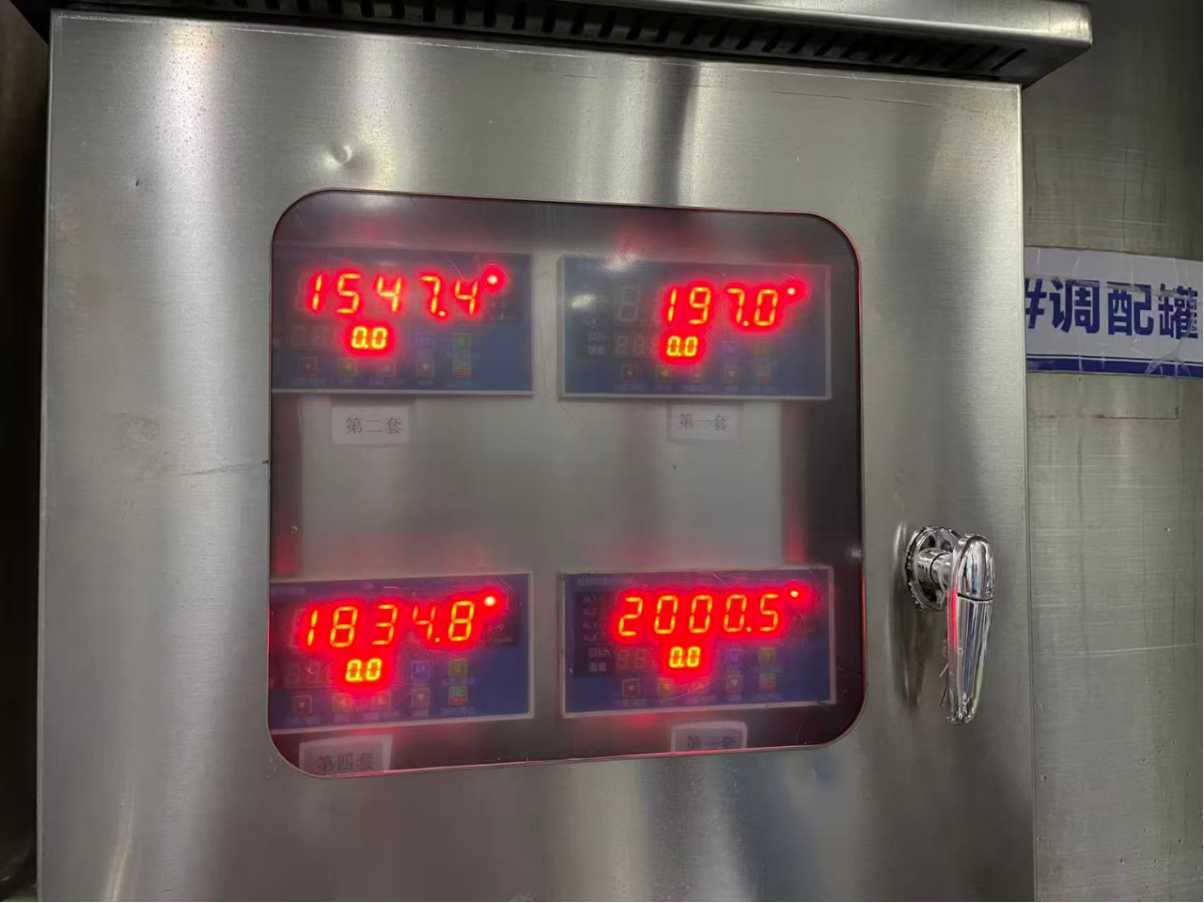

图8  济源超光不锈钢控制/电源柜（带视窗 + 内部称重仪表）与墙面三块远程 LED 大屏

主要监控功能：

•  称重仪表：柜内集成多台称重控制仪表，以红色 LED 数码显示各通道重量（现场读数为 0.03、2.03 等量级），完成称重放大、标定、去皮与定量控制；

•  远程大屏：车间墙面安装三块红色 LED 数码显示屏，实时显示各罐净重量（现场读数示例：-0.17、18.855 等），便于操作与巡检人员在远处一目了然掌握投料进度；

•  联动控制：仪表与 PLC 配合，根据设定目标量自动启停下料阀/泵，并在到达“提前量”时提前切断，抑制冲料。

五、本地操作终端与系统联动

现场控制柜（见图8 不锈钢柜）集成本地操作终端，作为人机交互与参数设定的中枢，主要操作与监控能力包括：

•  参数设定：在终端上配置各罐目标量、提前量、分度值等配方参数；

•  校准与去皮：支持置零、标定与去皮操作，消除皮重与零点漂移；

•  运行模式切换：自动（按定时/配方）与手动（检修、补料）模式自由切换；

•  状态监视与查询：实时显示各罐重量与下料状态，并可查询历史批次记录供追溯。

该终端与柜内称重仪表、PLC 及墙面 LED 大屏联动：下料过程中终端与大屏同步刷新重量，到达目标量前按提前量自动切断，确保计量准确、操作可追溯。

六、称重定量下料控制流程与逻辑

典型下料流程如下：

•  去皮/清零：空罐或 CIP 排空后执行置零，消除皮重漂移；

•  设定目标量：由配方或定时计划给出本次下料目标（如 200 kg 或吨级）；

•  启动下料：开启对应罐的出料阀/输送泵，物料从罐体经称重支路进入下一工序；

•  实时反馈：称重模块持续回传罐内减少量（或计量斗增量），仪表与大屏同步显示；

•  提前量切断：当已下料量接近“目标量 − 提前量”时，提前关闭阀门/泵，抵消物料惯性；

•  完成核验：停料后比对“实际量 = 开始量 − 结束量”与目标量，记录并报警异常；

•  数据归档：写入历史记录，供批次结算与追溯。

控制逻辑要点：自动模式按定时/配方执行；手动模式用于灵活补料；CIP 清洗前先排空并清零，避免清洗液重量计入物料；多罐并行时各通道独立计量、互不干扰。

七、针对性系统配置与控制要点

结合本现场实际，给出以下配置与控制要点：

•  食品级合规：称重模块、软连接、接线盒均采用 304 不锈钢或食品级材质，满足车间 GMP/卫生要求；

•  三罐独立计量：A/B/C 三台调配罐各成称重单元，分别设定配方与定量，互不串扰；

•  搅拌协调：顶装 SEW 搅拌电机运行时应避免对称重的剧烈冲击，建议下料与搅拌分时或低速协同；

•  抗干扰与防护：控制柜 IP 防护适应潮湿清洗环境，传感器电缆全程屏蔽并远离变频器/动力线；

•  计量节拍与 CIP 协同：建立“排空—清零—投料—计量—清洗”标准作业，保证每批次净重准确；

•  远程可视：保留墙面 LED 大屏与远程查看，值班人员无需靠近罐区即可掌握进度。

八、结语

本方案在不改动原有调配罐与主管工艺的前提下，通过“称重模块 + 控制柜仪表 + 远程大屏 + 触摸屏”的组合，将三台调配罐升级为精准、可追溯的定量下料单元，显著降低人工依赖与物料浪费，提升食品配料的一致性与合规水平。

（注：文中设备型号、读数与参数均取自现场实拍照片示例，正式方案以贵厂罐体图纸、实际量程与技术协议为准。）
